| 機能 | ||

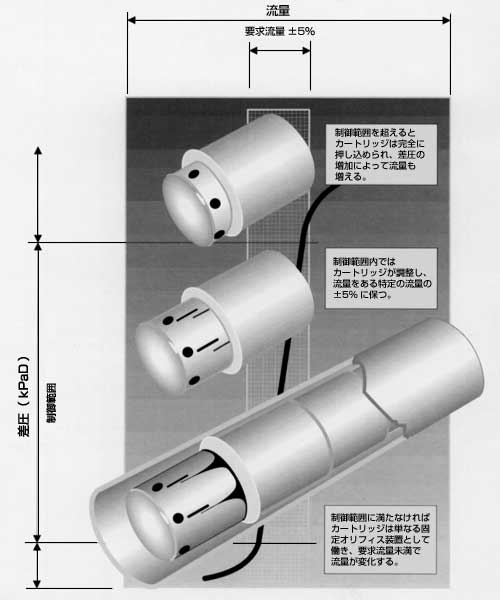

| フローコンの大流量シリーズのバルブは要求流量を達成するために、精密に調整したステンレス鋼製流量制御カートリッジを使用しています。精度±5%で、広い作動補正差圧範囲にわたって特定の流量を配分するように各々のカートリッジが製造されています。差圧変動に応じてオリフィスの開口部分を自動調整してこれを行います。 フローコンの大流量シリーズのバルブが1個のカートリッジで達成できる流量(567.6L/min)よりも多い流量を必要とする場合には、複数のカートリッジをバルブ内の金属板に並列に設置します。 1台のバルブ内のカートリッジの設定流量の合計がそのバルブの設定流量となります。（例：6"/150Aのバルブにカートリッジが4個入っており、その内の2個が360L/minで残りの2個が300L/minの場合、合計流量は、1,320L/minとなります。グラフの通り、カートリッジは差圧範囲より低いところでは単なる固定オリフィス装置となります（このことは、同じ回路内の制御弁に指定された流量まで作動するオーソリティを与えているということです）。 ひとたび差圧範囲にに入ると指定流量が流れるポイントになるまでオリフィスの有効開口部分を調節しながらカートリッジのスプリング付キャップがカートリッジ内で実際にスライドします（バルブの差圧が高まると閉まり、低下すると開きます）。複数のカートリッジを装備する大流量シリーズのカートリッジは全て同時に作動します。 |
||
|
|
||
 |
||
|
