| 自動フローコントロールバルブ1‐ 1/2"‐ 2"___アイソレーター "R" |
|
| 仕様 |
 |
最高使用圧力/温度：*
カートリッジ：
ボディ材質：
接続端継手材質：
シール材質：
ボディ･タッピング：
ボール・バルブ：
組立： |
28 kg/cm2／120℃
AISI 304 ステンレス鋼
AISI 17‐7 P.H.ステンレス鋼製スプリング
キャップド真鍮
真鍮
EPDM O リング
ポート1,2 : 1/4"NPT 圧力･温度検出端付
ニッケル鍍金真鍮製ボール
完全組立状態
|
| アクセサリー（オプション）： |
| ボディ・タッピング： |
ポート2,3 : 1/4"NPT 圧力･温度
検出端、ポート1 : 1/4"NPT エア抜き弁付
|
|
| 流量（±5%） |
| 口径*1 |
型番 |
圧力損失
(m)*2 |
差圧範囲
(kg/cm2) |
L/min |
| 1-1/2" - 2" |
3R31____ |
1.07 |
0.07 - 0.98 |
45.42 〜143.83 （14 種類：7.57 L/min 刻み） |
| 3R32____ |
2.26 |
0.14 - 2.24 |
68.13 〜215.75 （14 種類：11.36 L/min 刻み） |
| 3R34____ |
4.08 |
0.28 - 3.99 |
90.84 〜287.66 （14 種類：15.14 L/min 刻み） |
| 3R38____ |
9.14 |
0.58 - 8.96 |
136.26 〜431.49 （14 種類：22.71 L/min 刻み） |
|

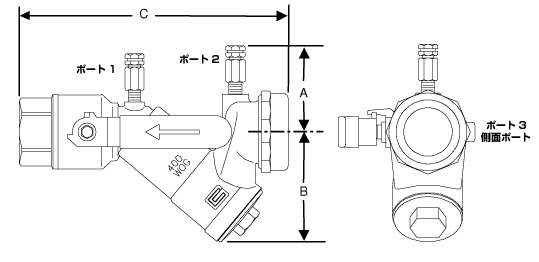

| 寸法および重量（公称/mm ） |
| 口径 |
型番 |
A
高さ |
B
高さ |
C
長さ*3 |
ユニオン接続継手(mm)*4 |
Cv*5 |
重量
(kg) |
| メスNPT |
オスNPT |
メス溶接 |
| 1-1/2" |
3R3____ |
66.04 |
111.76 |
241.3 |
31.75 |
31.75 |
31.75 |
40 |
4.0 |
| 2" |
N/A |
31.75 |
31.75 |
|

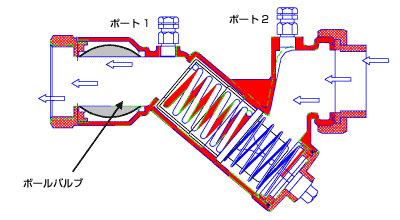

| フローコン社の新しいバルブであるアイソレーター"R"は、40年以上の経験に基づいた確かな信頼性とともに、設計流量の±5%内の精度をご提供します。システムを止めることなくこのステンレス製の流量制御カートリッジを交換や検査、そして清掃が簡単に行うことができるようにボディが設計されています。1‐1/2"と2"がご利用可能です。圧力･温度検出端は標準装備され、拡張用のポートはオプションでご利用可能です。 |
 |
|
|
注意：
*1 このバルブはレジューサーを使用することによって口径を1‐1/4"まで落とすことができます。
*2 圧力損失は、ポンプ揚程の計算時にご利用ください。
*3 接続端メスNPTと溶接端の場合は全長が長くなることがあります。
*4 ボディの長さにユニオン接続端の長さを足してください。
*5 Cv値はカートリッジが無い場合を基にしています。 |
|
|
