| 設置 | ||

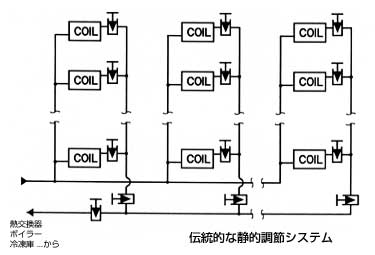

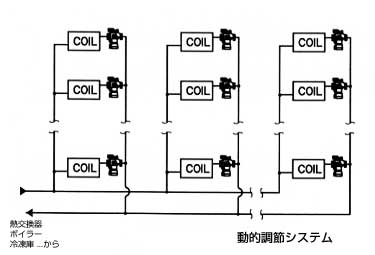

| 因習的な静的調節システムとは反対に、動的調節システムではメイン調節バルブが必要ありません。 各端末装置にフローコンSHバルブが使われていれば、枝管の総流量は自動的にサーキット流量の合計に限定されます。（下の設計図でこれを図解しています。） |
||
 |
||
 |
||
| フローコンSHバルブはサプライ管とリターン管の何れにも設置できます。調節と圧力測定が簡単に行えるところにバルブを設置すべきです。 （端末装置とバルブ間の距離は、最低70mm以上取るようにしてください） 伝統的な調節バルブと違ってフローコンSHバルブに配置においては、ある長さの配管をバルブの前後に確保する必要がありません。 |
||
|
