| 流量と差圧の特性 | ||

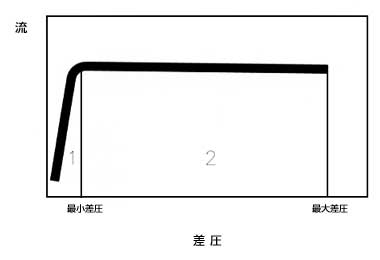

| 下の図表はフローコンSHバルブの基本的な流量特性を表しています。 エリア1は、選定した流量でバルブを働かせるために必要な最小差圧よりも差圧が低いときの流量特性を表します。このポイントの流量特性は固定オリフィス装置の特性と全く同じになります。サーキットを流れる流量は選定した限度よりも少なく、制御は温度制御バルブや他の圧力依存型制御バルブの支配下にあります。 エリア2は、選択した流量でバルブを作動させるために必要な最小差圧よりもバルブの差圧が大きいときの流量特性を表しています。圧力変動から独立して、流量は選定された最大流量に自動的に制限されます。 |
||
 |
||
|
