| 流量の確認 | ||

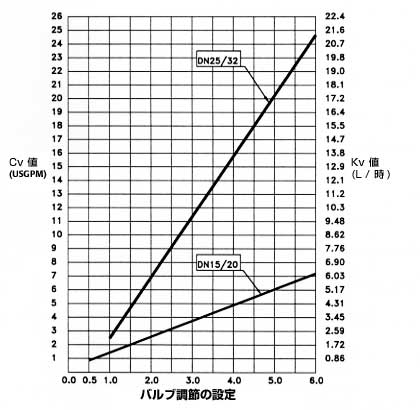

| 各々のフローコンSHバルブの流量を確認するために、オプションの圧力/温度検査プラグ（2個組）があります。これは1/8"のメスねじポートに取り付けられます。（前述のポートはISO仕様288に適合します）一度バルブに圧力/温度検査プラグを取り付けると、バルブの差圧が測定できます。また、下の式を使うことによって差圧の測定値から流量が求められます。 Q = Kv * √DP 但し：Q=流量（L/h) DP=差圧（bar) 或は Q = Cv * √DP 但し：Q=流量（GPM) DP=差圧（psi) ※KvとCv=バルブの流量です。評価はバルブの調節設定値の数値評価です ※DP=バルブの差圧です Cv評価ベースで働く電気式流量測定装置の数あるブランドの内の一つを使い、自動的に流量を確認することもできます。 |
||
 |
||
| *測定した流量がセットした流量よりも低くなることがあることにご注意ください。通常これはサーキット内の別の圧力依存型バルブが権限を持っていることを表します。 | ||
|
