| FlowCon社のエアハン用自動定流量弁は；“精度が高い！” |
|
| オプションの仕様 |

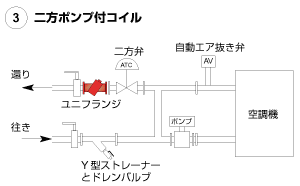

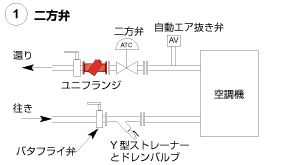

| 下記の図表は、ユニフランジを使用した4つの異なる仕様のオプションです。 |
|
|
|

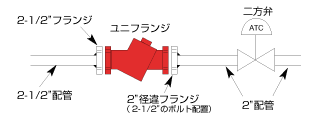

2"(50A)の配管
●径違いフランジは、右記のフィールドで使用できます。
●ユニフランジ前後での配管径の変更は、ATCが接続されている場合のみ可能となります。通常、ATCは配管径よりワンサイズ小さくなります。 |
 |
|
| 競合メーカー分析 |
| 配管径 |
- |
フローコン／グリスウォルド |
FDI *1 |
| アイソレーター |
最高流量(L/min)
|
差圧範囲(kg/cm2)
|
最高流量(L/min)
|
差圧範囲(kg/cm2)
|
1-1/2"
|
215.75 |
0.14-2.24 |
189.25 |
0.14-2.24 |
| 287.66 |
0.28-3.99 |
264.95 |
0.35-4.20 |
| 2" |
215.75 |
0.14-2.24 |
189.25 |
0.14-2.24 |
| 287.66 |
0.28-3.99 |
264.95 |
0.35-4.20 |
| 2" |
ユニフランジ |
647.24 |
0.14-2.24 |
302.80 |
0.14-2.24 |
| 862.98 |
0.28-3.99 |
454.20 |
0.35-4.20 |
2-1/2"
|
647.24 |
0.14-2.24 |
302.80 |
0.14-2.24 |
| 862.98 |
0.28-3.99 |
454.20 |
0.35-4.20 |
| 3" |
647.24 |
0.14-2.24 |
302.80 |
0.14-2.24 |
| 862.98 |
0.28-3.99 |
454.20 |
0.35-4.20 |
|
| *1 FDI : Flow Design Inc. |
|
|
