| 自動フローコントロールバルブ（自動定流量弁）2-1/2"-3" ユニ･フランジ型 |
|
 |
| 仕様 |
最高使用圧力/温度：
カートリッジ材質：
ボディ材質：
接続端：
シール材質：
ボディ・タッピング：
組立状態：
オプション：
サービスバルブ･オプション：
|
1,050 kPa/135℃
AISI 304 ステンレス鋼
AISI 17‐7PH ステンレス鋼スプリング
ダクテイル鋳ASTM A536‐80
クラス50‐40‐18
ANSI 150 Lb.フランジ2‐1/2または3"
EPDM Oリング
1/4"NPT（圧力/温度検出端付き）
完全組立状態
圧力/温度検出端用延長管（保温用）
バタフライまたはボールバルブ
ドレン用バルブ |
|
|
| 流量（±5%） |
| 口径 |
型番 |
揚程損失
(m)*1 |
差圧制御範囲
(kPa) |
L/min |
| 最小 |
流量増加分 |
最高 |
2-1/2", 3"
65A, 80A |
3UF1_B_ |
1.1 |
10-95 |
45.42 |
7.57 |
431.49 |
| 3UF2_B_ |
2.3 |
22-210 |
68.13 |
11.36 |
647.26 |
| 3UF3_B_ |
4.1 |
40-390 |
90.84 |
15.14 |
862.98 |
| 3UF4_B_ |
9.1 |
90-880 |
136.26 |
22.71 |
1294.47 |
|
| 寸法＆重量（公称値） |
| 口径 |
型番 |
A
高さ |
B
高さ |
C
長さ |
Cv*2 |
重量
(kg) |
2-1/2", 3"
|
3UF__B_ |
133.35 |
109.22 |
275.54 |
119 |
9.1 |
|

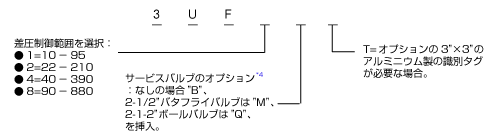

| 型番選定*3 |
 |
|
注意
*1 ポンプの揚程計算用の揚程損失(mAq)
*2 カートリッジなしで計測されたCv値
*3 型番と流量はボディに貼られたラベルに表示されます。
*4 ボールバルブのオプションは1999年秋より。 |
|
|
