作動原理: |

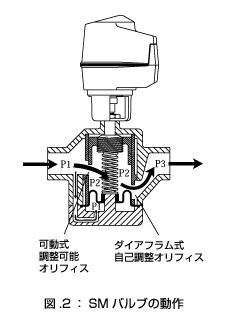

FlowCon SMバルブの内部の機構と働きについて考える場合、その機構の最も適した表現は、“二つのバルブが一つになっている”といえるでしょう。最初のバルブは、ら旋状コイルスプリングによって反対に作用する回転式ダイアフラムが2番目のバルブにかかる差圧を制限します。2番目のバルブは、アクチュエータによって調整される校正された可変オリフィス装置です(一般的な比例制御弁と同様)。このダイアフラムはシステムに反応して、流量を±5%の精度で維持するために、作動している制御弁のオリフィス前後の差圧を制限します。 |
|
|
|
|
|
